MCX接插件是一種推入式連接結構，外形小巧，連接方便快速的射頻同軸接插件。MCX接插件的特性阻抗為50Ω和75Ω兩種阻值。由于MCX接插件采用的是推入式連接方式，這就使得接插件的連接與分離非常迅速，縮短了接插件的安裝時間。MCX接插件在頻率達到 6GHz 時仍然具有良好的電性能，還可以適配包括半剛電纜和軟電纜等多種電纜，連接可靠，壽命長。

仁昊偉業科技是國內專業的MCX接頭、接口生產廠家，供應各種常見高性能MCX接插件，更多未列出MCX 接插件產品，請聯系我們索取更詳細資料。

  • MCX依據國際MIL-C-39012，CECC22120和IEC60169-8標準生產。產品設計合理緊湊，減少安裝空間；
  • MCX和具有相同尺寸中心針的絕緣體的SMB相比，尺寸減少30%甚至跟多，因此重量更輕，可用于更小空間；
  • MCX推入式界面，非常適合快速插拔使用，方便快捷；
  • MCX頭高性價比，出色的寬頻性能和低反射率，使用性能穩定；

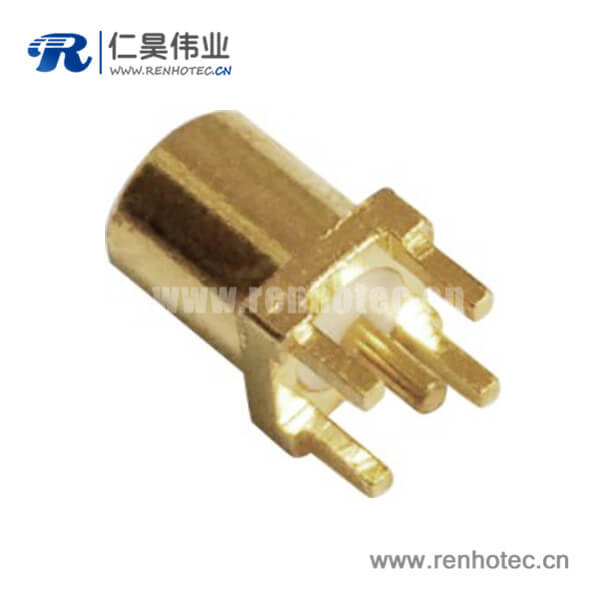

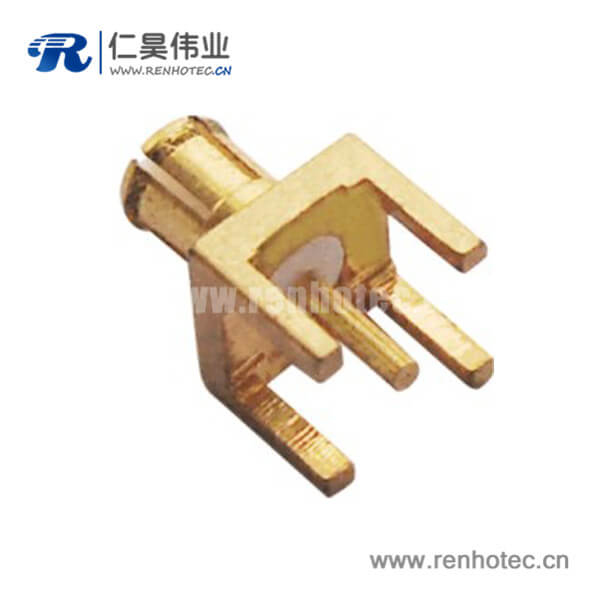

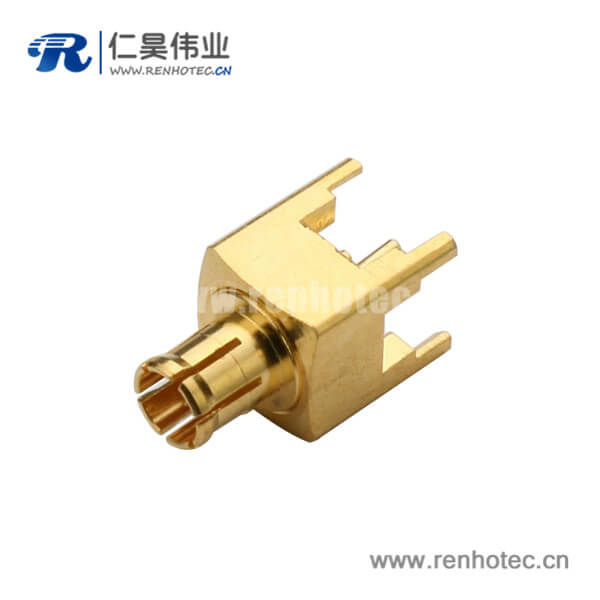

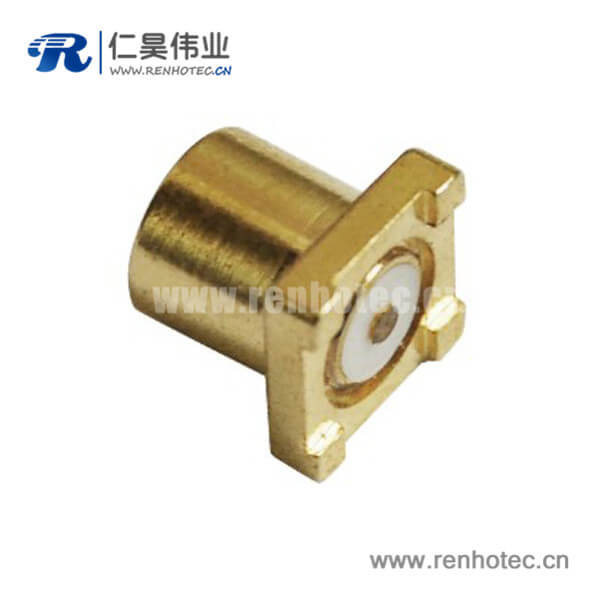

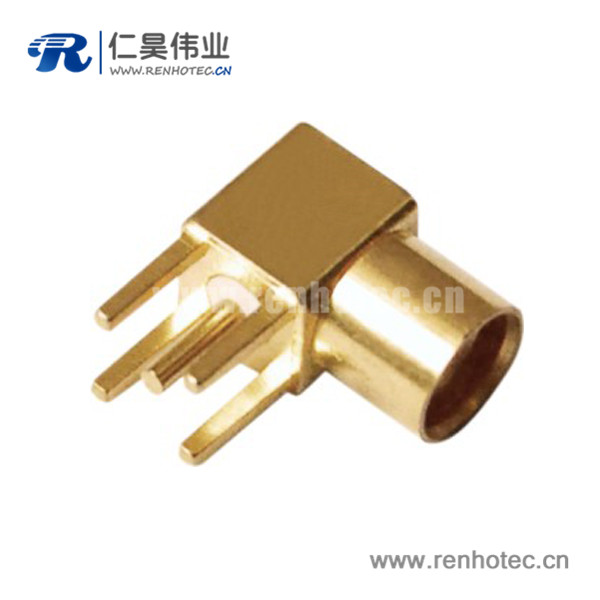

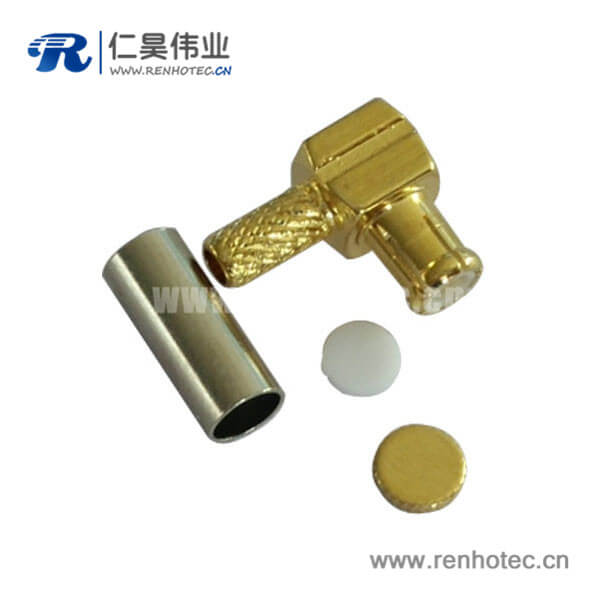

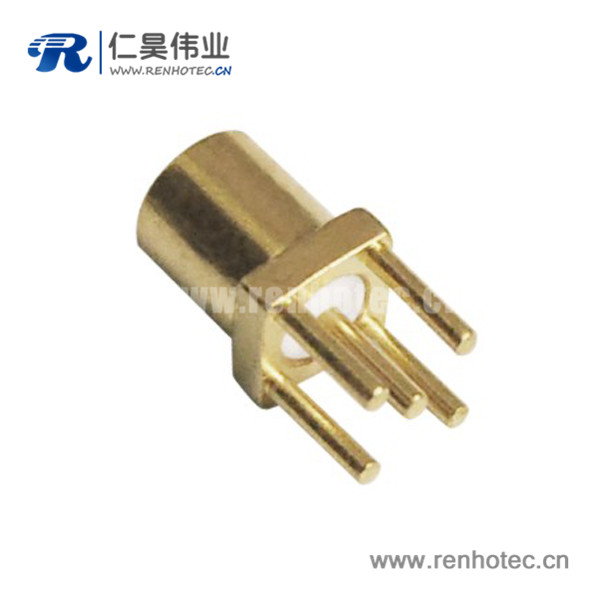

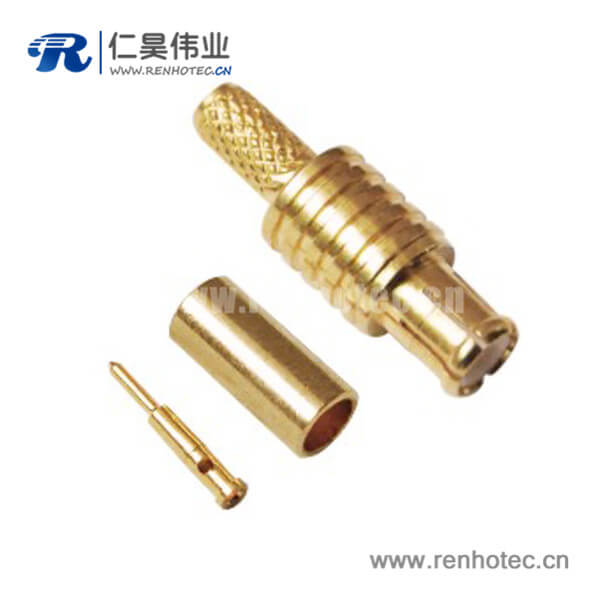

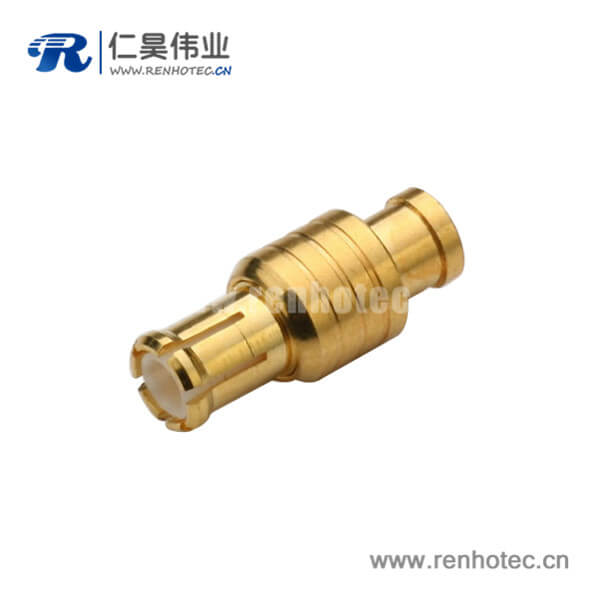

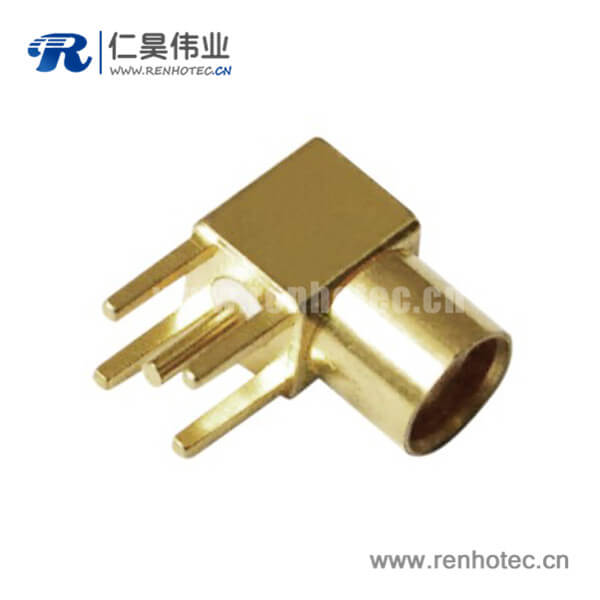

MCX接插件產品展示

下單之前請聯系我們獲取MCX接插件產品免費樣品！

德索五金所有MCX 接頭、接口產品可根據客戶要求定制不同的尺寸和規格，常規產品提供免費樣品測試。

加急打樣

MCX 接插件產品界面

MCX接插件技術性能&規格參數

MCX接頭電氣性能

  • 阻抗：50 ohm
  • 頻率范圍：0~6 GHz
  • 電壓駐波比：直式 ≦ 1.3max / 彎式≦ 1.5max
  • 耐電壓：1000 V rms
  • 工作電壓：335 V rms
  • 中心接觸電阻： ≦ 5.0 mΩ (Milliohms max.)
  • 外接觸電阻：≦ 1.0 mΩ (Milliohms max.)
  • 絕緣電阻：≧ 1000 mΩ

MCX接頭機械性能

  • 耦合方式：推入式
  • 保持力：4 lbs min.
  • 配接耐久性：大于500次 （使用鈹銅中心針時）

MCX接頭環境性能

  • 溫度范圍：Teflon -65°C ~ +155°C
  • 振動：MIL-STD-202 Meth.204
  • 抗腐蝕性：MIL-STD-202 Meth. 101

MCX接插件市場情況

隨著消費電子、汽車電子、通信終端市場的快速增長以及全球 mcx接插件生產能力不斷向亞洲及中國轉移，亞洲已成為 mcx接插件市場最有發展?jié)摿Φ牡胤?，而中國將成為全?mcx接插件增長最快和容量最大的市場。據估計，未來中國 mcx接插件市場的成長速度將繼續超過全球平均水平，未來5年內，中國 mcx接插件的市場規模年均增速將達到15[%]，到2010年，中國的 mcx接插件市場容量將達257億元。

mcx接插件的主要配套領域有交通、通信、網絡、IT、醫療、家電等，配套領域產品技術水平的快速發展及其市場的快速增長，強有力地牽引著 mcx接插件技術的發展。 mcx接插件已發展成為產品種類齊全、品種規格豐富、結構型式多樣、專業方向細分、行業特征明顯、標準體系規范的系列化和專業化的產品。 　總體上看， mcx接插件技術的發展呈現出如下特點：信號傳輸?shù)母咚倩蛿?shù)字化、各類信號傳輸?shù)募苫?、產品體積的小型化微型化、產品的低成本化、接觸件端接方式表貼化、模塊組合化、插拔的便捷化等等。以上技術代表了 mcx接插件技術的發展方向，但需要說明的是：以上技術并不是所有 mcx接插件都必需的，不同配套領域和不同使用環境的 mcx接插件，對以上技術的需求點是完全不一樣的。
