TNC接插件接插件是BNC接插件的螺紋版本，英文全稱是Thread Neill-Concelman（螺紋接插件）。TNC系列產品是按照美工防MIL-C-39012研制生產的一種有螺紋連接機構的中小功率接插件。它具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛應用于手機、航空管制、遙測、藍牙和GPS組件、無線基站，微波通訊、雷達、網絡設備、天線支架，機器對機器通信、安防安保設備、檢測設備等。

仁昊偉業是專業的射頻TNC接頭接插件制造商，供應各種型號TNC接插件產品，更多未列出TNC接頭、TNC接口產品，請聯系我們索取更詳細資料。

  • 螺紋版本的BNC接頭，用于高振動環境，耐久性更好；
  • TNC接頭相對于BNC接插件，具有更高的性能，微波頻率達0-11GHz， 阻抗為50ohm；
  • TNC接頭均達到MIL-C-39012標準，性價比更高，工廠直發，交貨及時，品質保證。

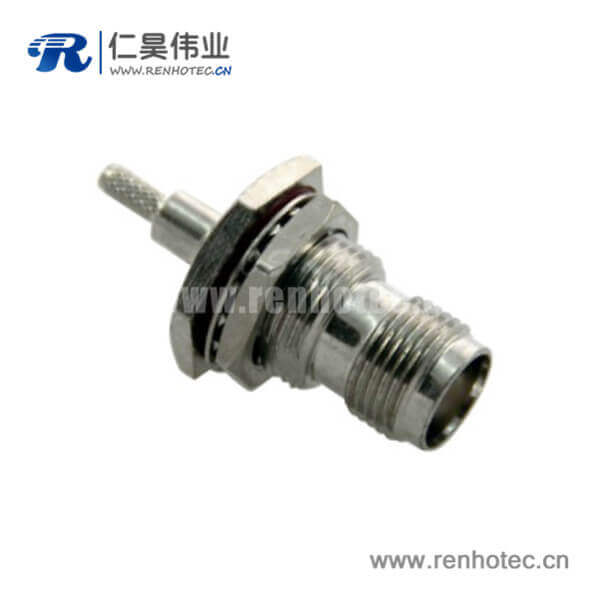

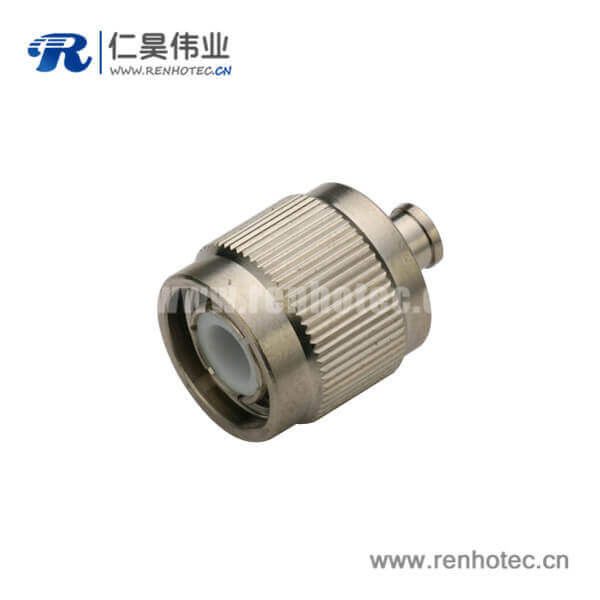

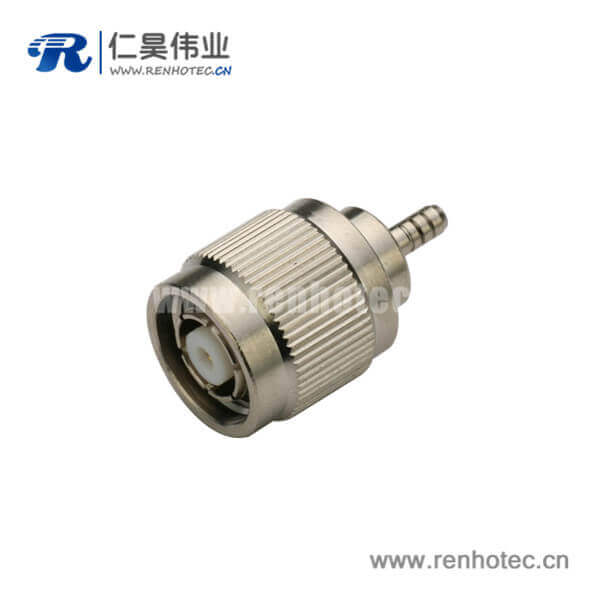

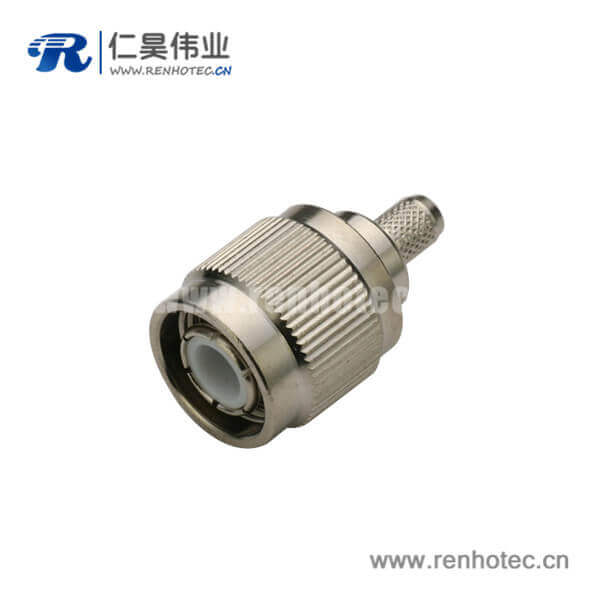

TNC接插件產品展示

下單之前請聯系我們獲取TNC接插件產品免費樣品！

仁昊偉業所有TNC接頭、TNC接口、TNC接插件產品可根據客戶要求定制不同的尺寸和規格，常規產品提供免費樣品測試。

加急打樣

TNC接插件產品界面

TNC接插件技術性能&規格參數

TNC接頭電氣性能

  • TNC接頭阻抗：?50 ohm
  • TNC接頭頻率范圍：50 ohm為0~4GHz
  • TNC接頭電壓駐波比：直式 ≦ 1.3max / 彎式≦ 1.5max
  • TNC接頭耐電壓：1500 V rms
  • TNC接頭工作電壓：500 V rms
  • TNC接頭中心接觸電阻：≦ 3.0?mΩ (Milliohms max.)
  • TNC接頭外接觸電阻：≦ 2.0 mΩ (Milliohms max.)
  • TNC接頭絕緣電阻：≧5 × 103mΩ (Milliohms min.)

TNC接頭機械性能

  • TNC接頭耦合方式：7/16-28 螺紋連接
  • TNC接頭保持力：6 lbs min.
  • TNC接頭配接耐久性：≧500 次 （針對鈹銅合金接觸件）

TNC接頭環境性能

  • TNC接頭溫度范圍：Teflon -5oC~+165oC / POM -40oC~+60oC
  • TNC接頭螺母鎖定保持力：100 lbs. min.
  • TNC接頭振動：MIL-STD-202 Meth. 204
  • TNC接頭抗腐蝕性：MIL-STD-202 Meth. 101
