分為屏蔽和非屏蔽兩種可供選擇;
知道10P防水接插件的人并不多,但要是換一個說法,“3+6”電機插頭線人們就會熟悉一點了,說到電機,對沒錯一般這款10P防水接插件就是用在電機上的,俗稱特就是馬達,當然也還有其他地方,比如電動車、滑板車、工業機械等等地方都可能用到這款防水接插件。
對,上面這個圖片就是10P防水接插件,是不是有人會問那些電機適用?交流異步電動機,單相異步電動機,三相異步電動機,罩極式電動機,單相串勵電動機這些類型都可以,當然芯數不一樣,不過我們健宏也可以研發,目前來說這3+6防水接插件用的比較廣泛。
二、額定電壓:DC 6-24V/AC
三、額定電流:1-40A
四、擊穿電壓:>1800V(參數可按客戶特殊要求)
五、防水等級:IP68
六、工作溫度:-30至120攝氏度
七、電線電纜內截面:(平方毫米)0.2、0.3、0.5、0.75、1.0、1.5、2.0、2.5等
八、可按照客戶要求制造非標準產品
讀完上文之后,您應該清楚“10P防水接插件用在什么地方”了吧,更多10P防水接插件相關的問題,可以向我們發送郵件進行咨詢。仁昊偉業科技是一家專注于防水接插件生產研發的制造商,所有防水接插件產品均通過了ISO認證,質量可靠,獲得了廣大客戶一的致好評,如有訂購需求,歡迎聯系我們400-6263-698!
“你知道10P防水接插件用在何處嗎”由仁昊偉業編輯整理,文中10P防水接插件配圖來自公司產品高清實拍,僅供用戶免費查閱,請勿盜圖,謝謝配合。
本文來源:http://xjemkzb.com/14564.html
]]>防水接插件通常使用的到材料,可以歸納為殼體材質、五金件材質、O型防水圈、密封墊圈這四種,具體內容如下:
第一種:殼體材質
尼龍(英文名稱Polyamide(簡稱PA):目前分為兩種“尼龍6和尼龍66”是分子主鏈上含有重復酰胺基團—[NHCO]—的熱塑性樹脂。
優勢:耐熱,磨擦系數低,耐磨損,自潤滑性,吸震性和消音性,耐油,耐弱酸,耐堿和一般溶劑,電絕緣性好,有自熄性,無毒,無臭,耐候性好。
PVC:化學名聚氯乙烯
優勢:能耐折、耐光、耐水、耐氧化
第二種:五金件材質
銅鍍金:
優勢:確保銅表面不脫落
第三種:O型防水圈
橡膠:一種雙絕緣線材
優勢:彈性好,耐寒,耐高溫,耐油,耐紫外線,柔韌性好,強度高
第四種:密封墊圈
硅膠:可分為有機硅膠和無機硅膠兩大類
優勢:耐熱性、耐寒性、介電性、耐臭氧和耐大氣老化等性能
關于防水接插件常用的正規材料就為您介紹到這里了,更多防水接插件材料相關的技術資料,仁昊運營團隊會繼續編輯整理,發布在資訊頻道(http://xjemkzb.com/category/fangshui/)與您共享。仁昊偉業科技,是國內比較知名的防水接插件生產廠商,我們的網站上也上傳了大量的帶防水功能的接插件產品,有需求的用戶在直接進入官網挑選您想要的產品額。仁昊偉業將一直堅持使用高品質的原材料為客戶生產合格安全的防水系列產品,采購熱線:400-6263-698,快來下單吧。
本文來源:http://xjemkzb.com/14141.html
]]>料號:RHT-635-2117 產品特點:
標簽:DC電源接插件,插座,公頭,面板安裝,插孔,直式,防水,不帶屏蔽
產品參數 | |
額定負載 | 30V DC 0.5A |
耐電壓 | 500V,AC / min |
額定電流 | 5A(僅帶電流) |
接觸電阻 | ≤0.03mmΩ |
絕緣電阻 | 最小100MΩ |
介電強度 | 最大500 VAC |
電器壽命 | 5000次 |
插拔力 | 3N?30N |
環境溫度 | ?-40°C至65°C(-40°F至149°F) |
材質 | ||
部件 | 材料 | |
引腳/端子 | 銅鍍鎳 | |
分流端子 | 銅鍍銀(表層鎳) | |
屏蔽 | 銅鍍鎳 | |
主體 | 銅鍍鎳 | |
接觸件 | 銅鍍鎳 | |
絕緣子 | Thermoplastic | |
六角螺母 | 壓鑄件鍍鎳 |
應用 | ||
音頻/視頻產品 | 數字設備 | |
遙控器 | 通訊產品 | |
家用電器 | 安防產品 | |
玩具 | 電腦產品 | |
健身器材 | 醫療設備 |

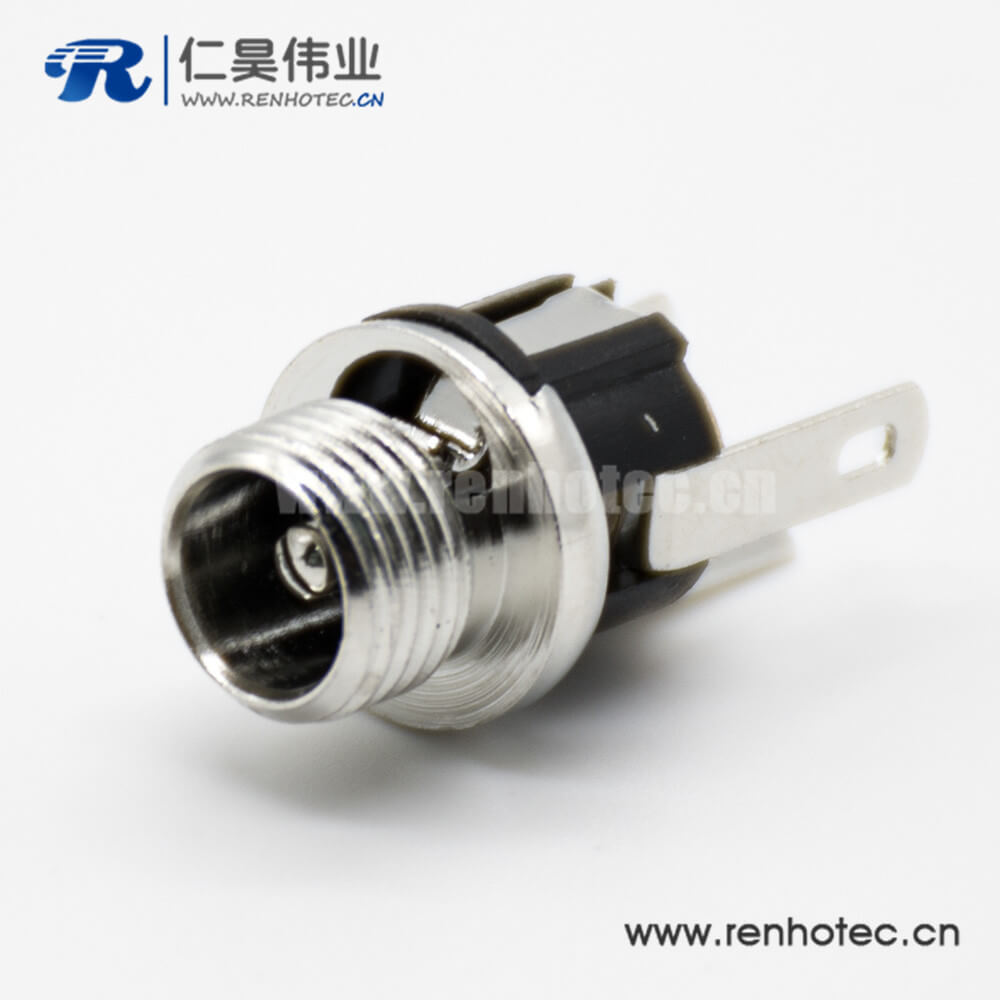

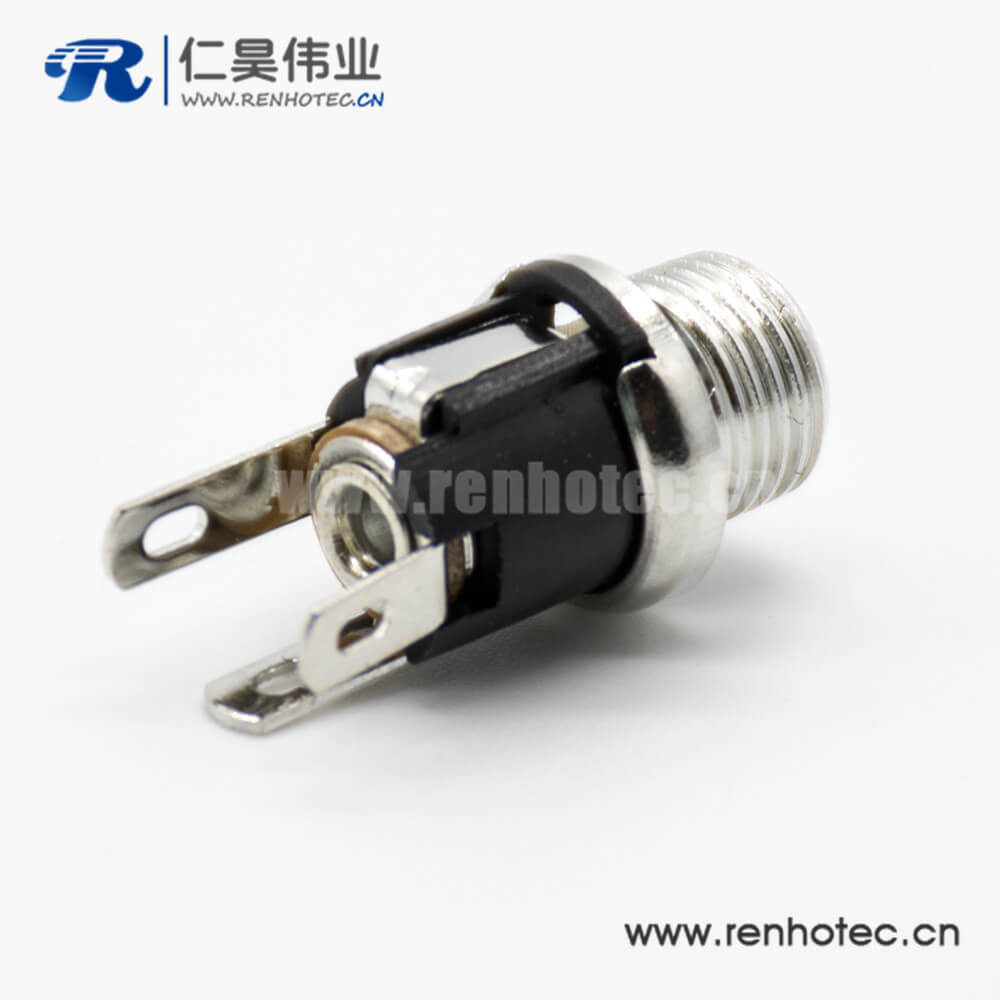

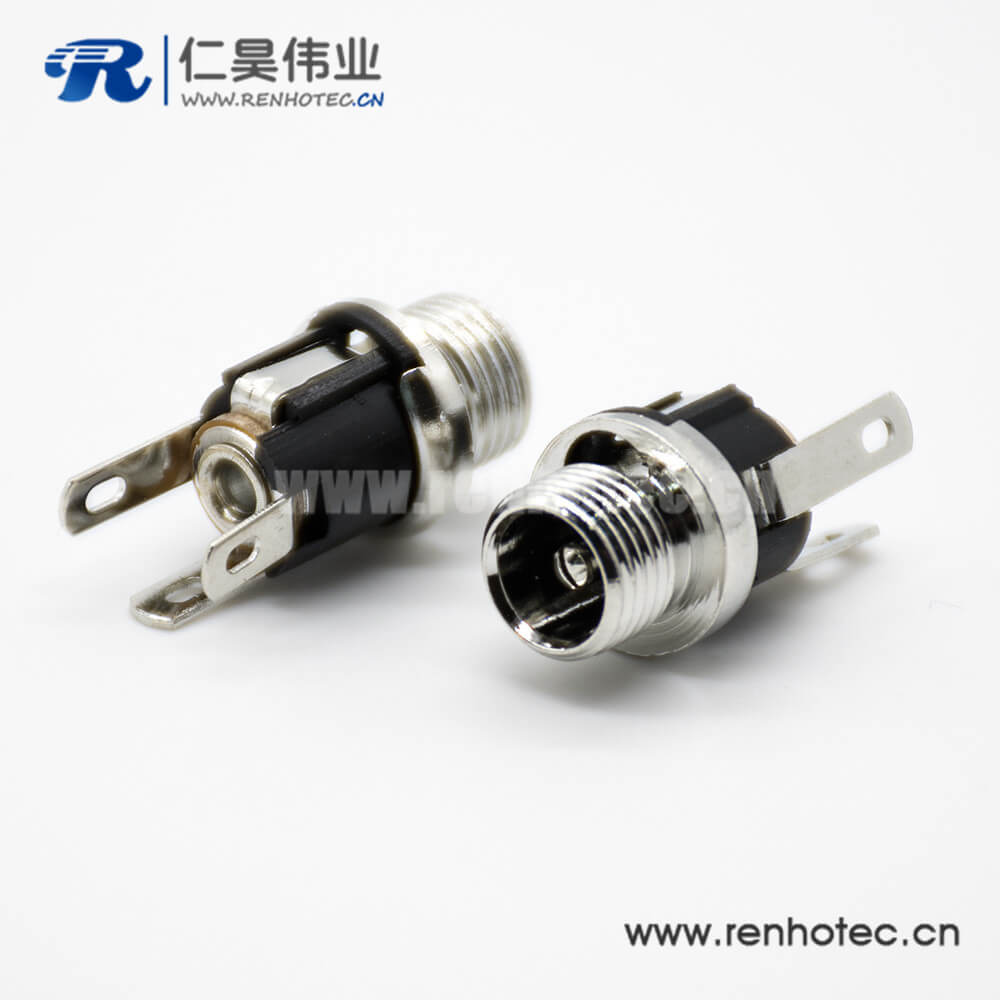

料號:RHT-635-2016 產品特點:
標簽:DC電源接插件,公插座,面板安裝,插孔,直式,5.5*2.1,防水,不帶屏蔽
產品參數 | |
額定負載 | 30V DC 0.5A |
耐電壓 | 500V,AC / min |
額定電流 | 5A(僅帶電流) |
接觸電阻 | ≤0.03mmΩ |
絕緣電阻 | 最小100MΩ |
介電強度 | 最大500 VAC |
電器壽命 | 5000次 |
插拔力 | 3N?30N |
環境溫度 | ?-40°C至65°C(-40°F至149°F) |
材質 | ||
部件 | 材料 | |
引腳/端子 | 銅鍍鎳 | |
分流端子 | 銅鍍銀(表層鎳) | |
屏蔽 | 銅鍍鎳 | |
主體 | 銅鍍鎳 | |
接觸件 | 銅鍍鎳 | |
絕緣子 | Thermoplastic | |
六角螺母 | 壓鑄件鍍鎳 |
應用 | ||
音頻/視頻產品 | 數字設備 | |
遙控器 | 通訊產品 | |
家用電器 | 安防產品 | |
玩具 | 電腦產品 | |
健身器材 | 醫療設備 |
防水接插件安裝和使用的注意事項,總結起來,大致有7點,具體內容如下:
1、根據需要電纜接頭的型號規格選購合適的接頭材料,如今電纜接頭材料質量也是參差不齊,但是為了確保電纜接頭質量,建議不要貪圖便宜,最好選擇質量信得過的電纜接頭廠家的材料。
2、電纜接頭時最好不要選擇雨天,因為電纜進水會嚴重影響電纜的使用壽命,嚴重的甚至會出現短路事故。
3、制作電纜防水接頭前一定要仔細閱讀廠家的產品說明書,這一點對于10kV及以上電纜,尤為重要,做之前把所有的工序都想好再做。
4、10kV以上單芯鎧裝電纜的終端接頭,切記只能一端鋼帶接地。
5、銅管壓制時不能太用力,只要壓接到位即可,壓接后的銅端面勢必會有很多凸起點,這個一定要用銼刀挫平,不能留有任何毛刺。
6、熱縮電纜接頭在使用噴燈時,要注意噴燈來回移動,不能只對著一個方向不斷地噴燈。
7、冷縮電纜接頭的尺寸必須嚴格按照圖紙說明來做,尤其是抽出預留管中的支撐物時,更要小心才是。
讀完上文之后,您對于“一防水接插件安裝和使用時要注意什么”應該清楚了吧,更多防水接插件相關的專業知識,仁昊偉業科技工程師會繼續編輯整理,發布在防水接插件專題頁面(http://xjemkzb.com/category/fangshui/)與您分享。仁昊偉業科技,是國內比較知名的防水接插件生產廠商,我們的網站上也上傳了大量的帶防水功能的接插件產品,有需求的用戶在直接進入官網挑選您想要的產品額。
仁昊偉業科技,專門從事工業防水的研發、制造和銷售,產品多達14個系列1000多個品種,廣泛應用于戶外LED應用、通信、自動化、新能源、船用電子、醫療設備、全球定位系統周邊及汽車電子等應用領域市場。不但為您提供防水和工業接插件產品,還為您提供“接插件定制研發”、“纜線配套加工”等服務,產品品質可靠,通過了ISO認證,符合國際環保要求,咨詢熱線:400-6263-698。
本文來源:http://xjemkzb.com/13335.html
]]>防水接插件的作用,歸納起來,大致可以分為六點,具體如下:
1.避免噴灑的水侵入
防雨或可以避免與垂直的夾角小于60度的方向所噴灑的水侵入電器而造成損壞
2.避免飛濺的水侵入
避免各個方向飛濺而來的水侵入電器而造成損壞
3.避免噴射的水侵入
避免來自各個方向由噴嘴射出的水侵入電器而造成損壞
4.避免大浪侵入
裝設于甲板上的電器,可避免因大浪的侵襲而造成的損壞
5.避免浸水時水的侵入
電器浸在水中一定時間或水壓在一定的標準以下,可確保不因浸水而造成損壞
6.避免沉沒時水的侵入
電器無限期沉沒在指定的水壓下,可確保不因浸水而造成損壞
讀完上文之后,您對于“一般防水接插件除了防水以外還要防什么”應該清楚了吧,更多防水接插件相關的專業知識,仁昊偉業科技工程師會繼續編輯整理,發布在防水接插件專題頁面(http://xjemkzb.com/category/fangshui/)與您分享。仁昊偉業科技,是國內比較知名的防水接插件生產廠商,我們的網站上也上傳了大量的帶防水功能的接插件產品,有需求的用戶在直接進入官網挑選您想要的產品額。
仁昊偉業科技,專業從事防水接插件和工業接插件的研發、制造和銷售,產品多達14個系列1000多個品種,廣泛應用于戶外LED應用(路燈,顯示屏,亮化)、通信、自動化、新能源、船用電子、醫療設備、全球定位系統周邊及汽車電子等應用領域市場。我們不但為您提供防水和工業接插件產品,還為您提供“接插件定制研發”、“纜線配套加工”的服務。
本文來源:http://xjemkzb.com/13313.html
]]>就目前的情況來看,我們對于防水接插件性能最核心的評定標準是一句其ip防水等級來評判的。想要知道它的防水性能怎么樣,主要看IPXX的后面兩位數字XX,第一位X是從0到6,最高等級為6;第2位數字是從0到8,最高等級為8;因此防水接頭的最高防水等級為IP68。
一、對固體物的防護等級(第一個X)
0 :沒有保護
1 :防止50mm以上的固體侵入,相當于一只手的長度;
2 :防止12.5mm的固體侵入;相當于一個手指的長度;
3 :防止2.5mm進入侵入 。相當于一根線或工具;
4 :防止物體大于1.0mm 的固體進入,相當于一根線或剝皮線;
5 :防止粉塵充分進入造成損害;
6 :完全防止粉塵進入
二、水的防護等級(第二個X表示)
0 :不防水
1 :防止水滴
2 :當外殼傾斜到15 度時,水滴滴入到外殼無影響
3 :水或雨水從60 度角落到外殼上無影響
4 :液體由任何方向潑到外殼沒有傷害影響
5 :用水沖洗無任何傷害
6 :防止強有力的噴射水,可用于船艙內的環境
7 :可于短時間內耐浸水
8 :于一定壓力下持續浸水
溫馨提示:在防水接插件最高等級IP68的測試中,其試驗設備、試驗條件和試驗時間,由供需(買賣)雙方商定,其嚴酷程度自然比其下面的防護等級要高得多。德索電子的帶防水功能的接插件產品IP68防水測試是:保證在10米水深,工作2個星期,而不進水;放入100米水深,破壞測試12小時,仍舊能夠保持產品的良好性能。
讀完上文之后,您對于“怎么判斷防水接插件密封性能好不好”應該清楚了吧,更多防水接插件相關的專業知識,仁昊偉業科技工程師會繼續編輯整理,發布在防水接插件專題頁面(http://xjemkzb.com/category/fangshui/)與您分享。仁昊偉業科技,是國內比較知名的防水接插件生產廠商,我們的網站上也上傳了大量的帶防水功能的接插件產品,有需求的用戶在直接進入官網挑選您想要的產品額。
本文來源:http://xjemkzb.com/13305.html

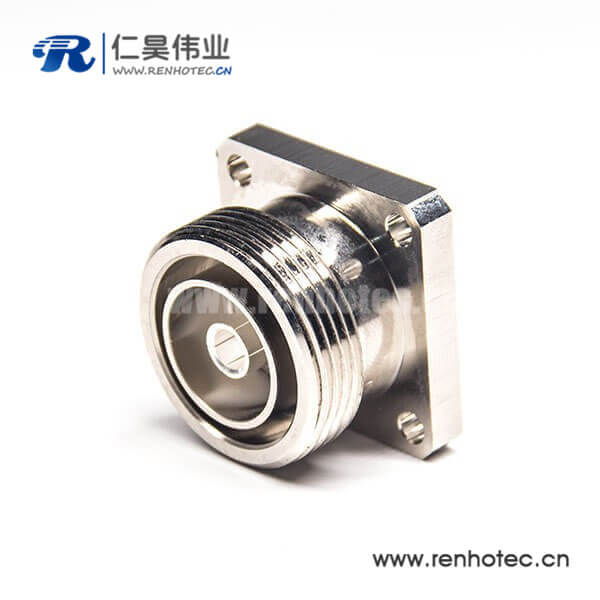

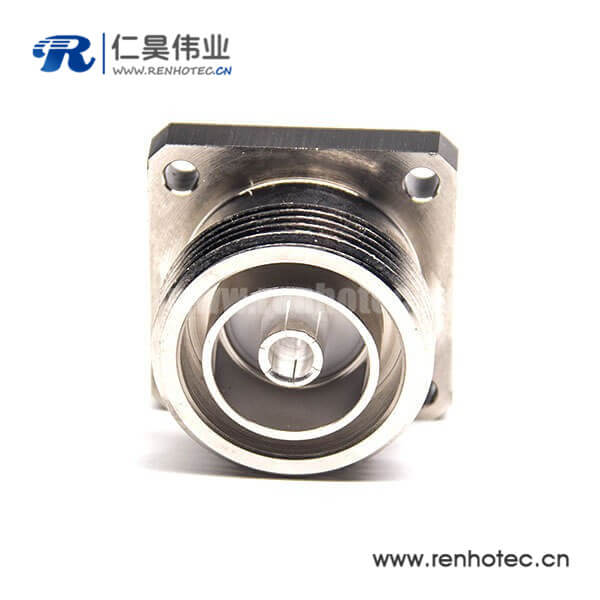

]]>料號:RHT-618-2016 產品特點:
標簽:?母,直,標準,50ohm,面板安裝,接線,面板 法蘭焊杯,焊接,rg174,防水,防塵,銅,鍍鎳
產品參數 | |
阻抗 | 50Ω |
頻率范圍 | 0~7 GHz |
電壓駐波比 | 最大1.3 |
耐電壓 | 4000 V rms |
額定電壓 | 2700 V rms |
絕緣電阻 | ≧ 5000 mΩ (Megohms min.) |
耦合方式 | M29 x 1.5 thread |
機械壽命 | 大于500次 |
溫度范圍 | -40°C ~ +155°C |
應用:
料號:RHT-644-0114 產品特點:
標簽:?RF接插件,4.3-10接插件,直式,公頭,螺母鎖緊,1/2″螺旋波紋電纜,接線,50歐姆,防水
產品參數 | |
阻抗 | 50Ω |
頻率 | DC to 6 GHz |
電壓駐波比 | DC to 4 GHz 0.015 max. (RL ≥ 36 dB);
4 to 6 GHz 0.025 max. (RL ≥ 32 dB) |
中心和外部接觸電阻 | ≤1.0mΩ |
絕緣電阻 | ≥5GΩ |
海平面耐電壓 | 2500V |
插拔次數 | > 100 |
插入力 | 100 N |
拔出力 | ?80 N |
工作溫度 | ?55 to +90 °C |
應用:
部件 |
材料 | 表面處理 | |
主體 | Brass | Bronze | |
中心針 | Beryllium Copper | Gold | |
絕緣子 | PTFE | —— |

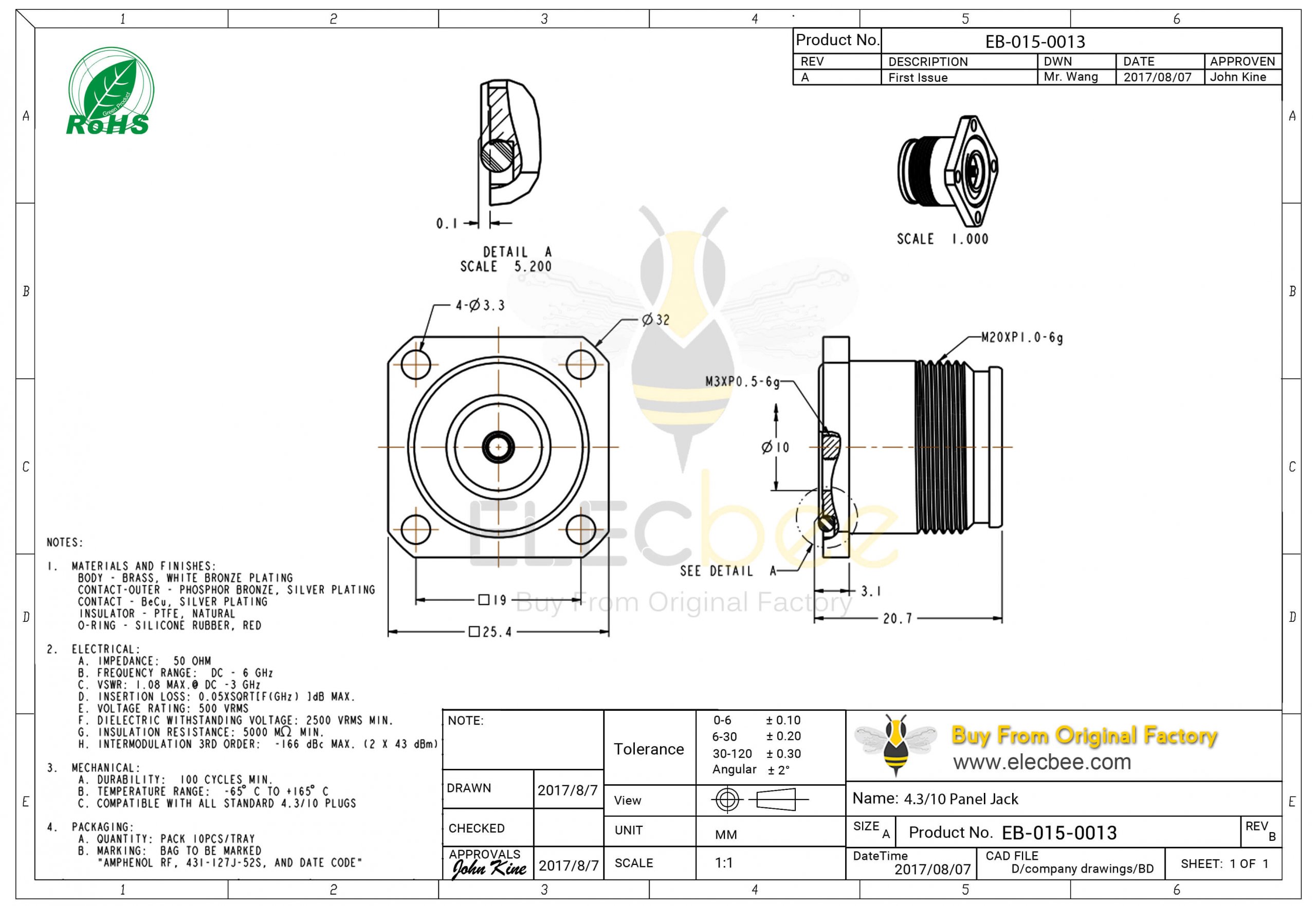

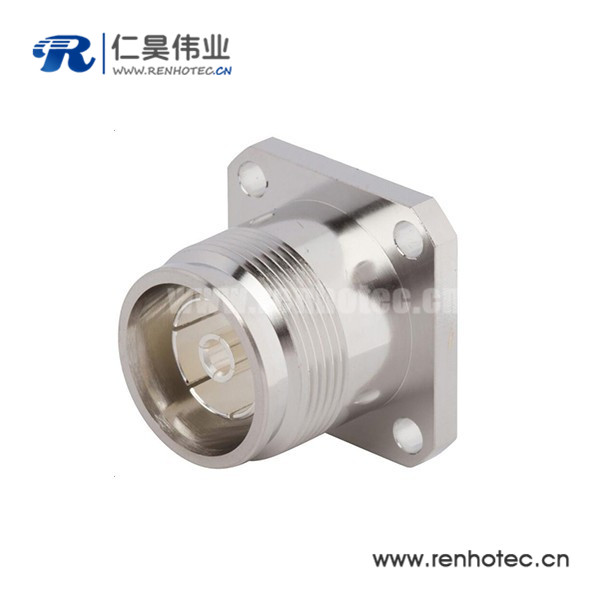

料號:RHT-644-0112 產品特點:
標簽:?RF接插件,4.3-10接插件,直式,母頭,螺母鎖緊,四孔法蘭,50歐姆,防水
產品參數 | |
阻抗 | 50Ω |
頻率 | DC to 6 GHz |
電壓駐波比 | DC to 4 GHz 0.015 max. (RL ≥ 36 dB);
4 to 6 GHz 0.025 max. (RL ≥ 32 dB) |
中心和外部接觸電阻 | ≤1.0mΩ |
絕緣電阻 | ≥5GΩ |
海平面耐電壓 | 2500V |
插拔次數 | > 100 |
插入力 | 100 N |
拔出力 | ?80 N |
工作溫度 | ?55 to +90 °C |
應用:
部件 |
材料 | 表面處理 | |
主體 | Brass | Bronze | |
中心針 | Beryllium Copper | Gold | |
絕緣子 | PTFE | —— |
