接插件針座的材料選用,這一特性是重點

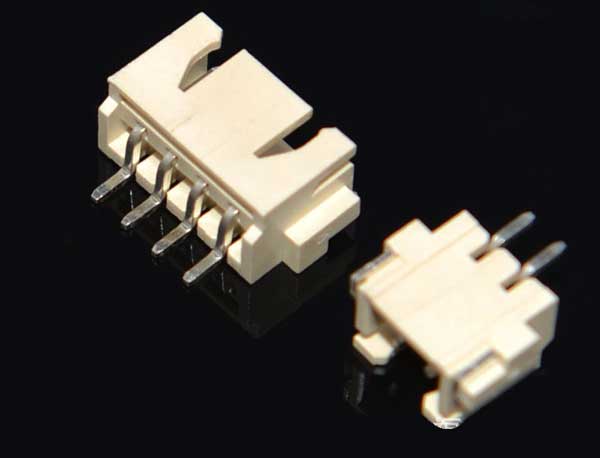

針座是接插件的一部分,接插件行業內也叫它底座(header)和wafer,它是是一種安裝在印制電路板上的接插件,且需要與電路引腳焊接在一起。一般情況下,我們經常使用到的針座有無罩底座(例如:排針結構)、有罩底座(常見的wafer類型)、摩擦鎖扣類型。
接插件的針座屬于高溫環境的專用塑料,需要具有耐高溫的特性。例如:
1、用于表面貼裝焊接的針座需要經過回流焊設備焊接,耐溫需要達到265°左右;
2、另外一種是插針類型需要經過波峰焊設備焊接,耐溫需要達到230°左右。如果塑料的耐溫達不到在焊接過程中就會結構變形影響正常使用。
接插件針座使用的塑膠原料有:Nylon、高溫尼龍、聚酯-PBT、聚酯-PCT、PPS、LCP等,不同的塑膠材質在成型過程中流動性、流程長短、收縮率、吸水性、線性膨脹系數都不一樣,在塑膠模具開發時與使用的材料有很大的關系都需要經過精確的計算。
此外針座的拉拔力也是非常重要的,很多比較重要的產品都會考慮拉拔力和插拔次數,因此我們在選擇接插件針座的時候,需要特別關注其質量。以上就是今天的內容了,想了解更多接插件知識,歡迎訪問接插件采購網哦。
