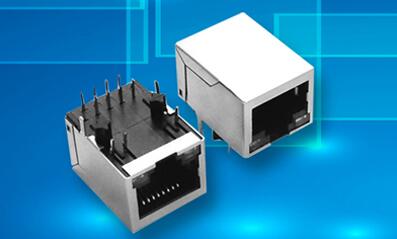

談起rj45接插件，相信很多人一定不會覺得陌生，但是若問你rj45接插件中的濾波器有什么作用，它與以太網有何關系，怕是沒幾個人能全面的回答出來，為了讓大家更好的了解RJ45接插件中的濾波器在以太網中的作用，下面仁昊偉業科技工程師將為您進行一個詳細的解答。

設備中，通過PHY接RJ45時，rj45接插件中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而且接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。這個變壓器的作用分析如下：

1、中間抽頭為什么有些接電源?有些接地?這個主要是與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源;電流驅動的就直接接個電容到地即可!所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計了。

2、為什么接電源時，又接不同的電壓呢?這個也是所使用的PHY芯片資料里規定的UTP端口電平決定的。決定的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.這個變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。其一，可以增強信號，使其傳輸距離更遠;其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用(如雷擊);其三，當接到不同電平(如有的PHY芯片是2.5V，有的PHY芯片是3.3V)的網口時，不會對彼此設備造成影響。

關于“RJ45接插件中的濾波器在以太網中的作用”就介紹到這里了，是不是有點吃驚，沒想到RJ45接插件中的濾波器在以太網中竟有這么多作用。在我們的rj45知識頻道http://xjemkzb.com/category/rj45baike/還有更多rj45相關的技術文檔，感興趣的用戶可以前往查看。本司至今已有十三年的rj45網絡接插件生產設計歷史，所產的rj45網絡接插件銷往全世界40多個國家和地區，深受國內外用戶的好評。同時，仁昊偉業科技的rj45網絡接插件產品均通過了ISO認證，符合國際環保要求，值得每一位用戶的信賴。
