射頻同軸電纜是線材中的常見產品之一，那么對您對于射頻同軸電纜認識有多深呢，下文中，仁昊工程師將為您介紹一下射頻同軸電纜的結構、分類以及技術參數，希望通過我們的講解之后，您能對射頻同軸電纜有一個更深入的認識。仁昊是一家專業的射頻同軸電纜接插件生產商，有著豐富的射頻同軸接插件產品生產經驗，質量可靠，承諾一年質保，用戶無需為售后問題擔憂，歡迎前來采購。

下面，我們分別從產品結構、產品分類、產品技術參數三個方面來深入認識一下射頻同軸電纜，具體如下：

1、產品結構

射頻同軸電纜是指有兩個 同心導體，而導體和屏蔽層又共用同一軸心的電纜。射頻同軸電纜絕緣材料采 用物理發炮聚乙烯隔離銅線導體組成，在里層絕緣材料的外部是另一層環形導體即外導體，外導體采用銅帶成型、焊接、扎紋;或是采用鋁管結構;或是采用編織結構， 然后整個電纜由聚氯乙烯材料的護套包住。

2、產品分類

目前，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。

特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，目前常用CATV電纜的傳輸帶寬：750MHz。

特性阻抗50Ω射頻同軸電纜主要用于基帶信號傳輸，傳輸帶寬為1～2OMHz，

一般特性阻抗50Ω細同軸電纜的最大傳輸距離為180米，粗同軸電纜可達1000米。

射頻同軸電纜的得名與它的結構相關。射頻同軸電纜也是局域網中最常見的傳輸介質之一。它用來傳遞信息的一對導體是按照一層圓筒式的外導體套在內導體(一根細芯)外面，兩個導體間用絕緣材料互相隔離的結構制選的，外層導體和中心軸芯線的圓心在同一個軸心上，所以叫做射頻同軸電纜，射頻同軸電纜之所以設計成這樣，也是為了防止外部電磁波干擾異常信號的傳遞。

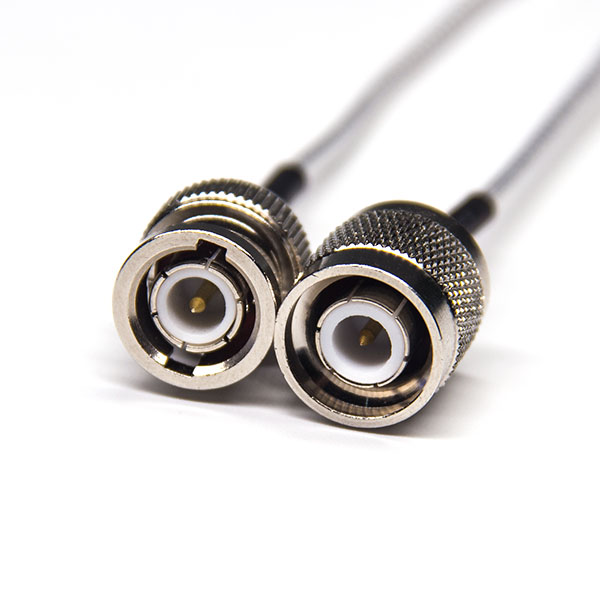

射頻同軸電纜根據其直徑大小可以分為：粗射頻同軸電纜與細射頻同軸電纜。粗纜適用于比較大型的局部網絡，它的標準距離長，可靠性高，由于安裝時不需要切斷電纜，因此可以根據需要靈活調整計算機的入網位置，但粗纜網絡必須安裝收發器電纜，安裝難度大，所以總體造價高。相反，細纜安裝則比較簡單，造價低，但由于安裝過程要切斷電纜，兩頭須裝上基本網絡連接頭(BNC)，然后接在T型接插件兩端，所以當接頭多時容易產生不良的隱患，這是目前運行中的以太網所發生的最常見故障之一。

無論是粗纜還是細纜均為總線拓撲結構，即一根纜上接多部機器，這種拓撲適用于機器密集的環境，但是當一觸點發生故障時，故障會串聯影響到整根纜上的所有機器。故障的診斷和修復都很麻煩，因此，將逐步被非屏蔽雙絞線或光纜取代。

3、產品技術參數

(1)同軸電纜的特性阻抗 同軸電纜的平均特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心平均值±3Ω，其長度小于2米。

(2)同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時,它的值不超過8.5db(17db/公里);而用5MHz的正弦波進行測量時,它的值不超過6.0db(12db/公里)。

(3)同軸電纜的傳播速度需要的最低傳播速度為0.77C(C為光速)。

(4)同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米(在20℃下測量)。射頻同軸電纜Coaxial Cable是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。它是計算機網絡中使用廣泛的另外一種線材。由于它在主線外包裹絕緣材料，在絕緣材料外面又有一層網狀編織的屏蔽金屬網線，所以能很好的阻隔外界的電磁干擾，提高通訊質量。

射頻同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間;二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸;最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。

讀完上述內容之后，您對于“射頻同軸電纜結構分類以及技術參數”應該有一個基本認識了，更多與“射頻同軸電纜”相關的問題，請點擊進入我們的線纜之窗（http://xjemkzb.com/products/rf-coaxial-cable/）頻道查詢更多。仁昊偉業科技，提供各種射頻同軸線纜產品的定制服務，如果您有射頻同軸線材電纜的采購需求，不妨撥打我們的熱線電話：400-6263-698，專業射頻同軸線材線纜工程師全程輔助您的采購工作。
